วิธีวงจุดบน Layout โรงงานก่อนส่งให้ช่างกล้อง
แปลนไม่ต้องสวย แต่ต้องช่วยให้คนที่ไม่เคยเห็นสถานที่เข้าใจเส้นทางรถ คน สินค้า จุดที่ต้องเห็นชัด และข้อจำกัดของหน้างานได้ในรอบเดียว
เวลาส่งแปลนให้ช่าง สิ่งที่มักขาดไม่ใช่ขนาดอาคาร แต่เป็นคำอธิบายว่าแต่ละพื้นที่ใช้งานอย่างไร แปลนที่มีเพียงกรอบผนังจึงยังตอบไม่ได้ว่ารถบรรทุกเข้าทางไหน พนักงานเปลี่ยนกะตรงไหน หรือของถูกส่งต่อจากลานโหลดไปยังโกดังอย่างไร
วิธีที่อ่านง่ายคือทำสำเนาแปลนหนึ่งชุดแล้ววงข้อมูลทีละชั้น ไม่ต้องพยายามวางตำแหน่งกล้องให้เสร็จเอง เพราะตำแหน่งจริงยังขึ้นกับความสูง แสง โครงสร้าง และแนวเดินสาย หน้าที่ของ Layout รอบแรกคือทำให้โจทย์ของพื้นที่ชัดเจน
วง Layout เป็น 4 ชั้นข้อมูล แทนการใส่ทุกอย่างในภาพเดียว
ชั้นที่ 1 — ขอบเขตพื้นที่: ทำเครื่องหมายอาคาร โกดัง ลานโหลด ทางเข้า แนวรั้ว ออฟฟิศ และจุดเชื่อมระหว่างอาคาร เพื่อให้เห็นว่าพื้นที่ใดอยู่ต่อกัน
ชั้นที่ 2 — การเคลื่อนที่: ใช้ลูกศรคนละสีสำหรับรถ คน และสินค้า จุดตัดของเส้นทางเหล่านี้มักสำคัญกว่ามุมอาคารที่ดูเด่นบนแปลน
ชั้นที่ 3 — สิ่งที่ต้องเห็น: เขียนกำกับแต่ละจุดว่า “ภาพรวม”, “ใบหน้า”, “ทะเบียน” หรือ “ขั้นตอนรับส่งของ” เพราะแต่ละเป้าหมายใช้มุมและระยะภาพต่างกัน
ชั้นที่ 4 — ข้อจำกัด: วงบริเวณที่สูงมาก เดินสายลำบาก ห้ามหยุดการผลิต หรือเข้าทำงานได้เฉพาะบางเวลา ข้อมูลส่วนนี้มีผลต่อวิธีติดตั้งและงบมากกว่าจำนวนกล้องบางจุด
ไฟล์ที่ส่งให้ช่างควรมีอะไรบ้าง
- Layout หรือสเก็ตช์ที่ระบุชื่อแต่ละโซน
- ลูกศรเส้นทางรถ คน และสินค้า
- หมายเลขจุดที่ต้องเห็นใบหน้า ทะเบียน หรือภาพรวม
- รูปมุมกว้างที่ถ่ายย้อนให้เห็นความสัมพันธ์ของพื้นที่

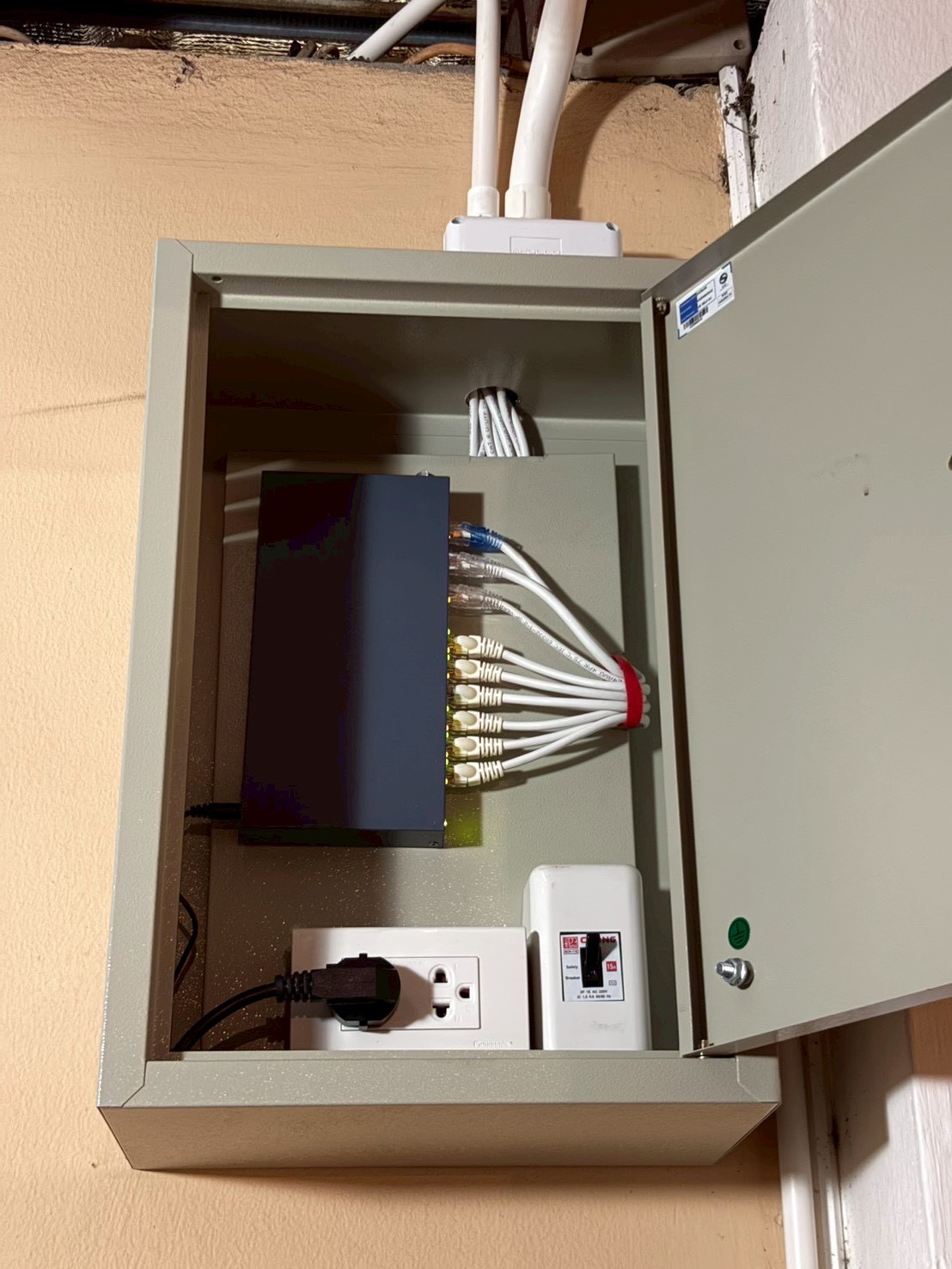

- รูปกล้อง เครื่องบันทึก และตู้ระบบเดิมถ้ามี
- ข้อจำกัดเรื่องความสูง แนวเดินสาย เวลาเข้าทำงาน และแผนขยายพื้นที่
ตัวอย่างข้อความกำกับที่ช่วยให้ช่างอ่านแปลนได้ทันที
แทนการเขียนว่า “ติดกล้องตรงนี้” ให้เขียนผลลัพธ์ที่ต้องการ เช่น “ประตูนี้ต้องเห็นใบหน้าคนเดินเข้า”, “ช่องนี้ต้องอ่านทะเบียนรถตอนชะลอ”, “ลานนี้ขอดูภาพรวมการรับส่งของ” หรือ “ทางเชื่อมนี้มีพนักงานผ่านเฉพาะช่วงเปลี่ยนกะ”
ถ้าจุดใดมีข้อจำกัด ให้เขียนไว้ข้างหมายเลขเดียวกัน เช่น เสาสูง พื้นที่ร้อน มีฝุ่นมาก หรือเข้าทำงานได้หลัง 18.00 น. ช่างจะได้เตรียมคำถามและทางเลือกก่อนลงพื้นที่จริง
| สิ่งที่วงบนแปลน | คำกำกับที่ควรเขียน | ช่วยตัดสินใจเรื่องใด |
|---|---|---|
| ประตูคนเข้า | ต้องเห็นใบหน้าในระยะใช้งานจริง | ระยะเลนส์ มุมย้อนแสง และความสูง |
| ประตูรถ | ดูภาพรวม หรืออ่านทะเบียน | ตำแหน่งรถชะลอและทิศทางแสง |
| ลานโหลด | ติดตามรถ คน และการส่งมอบ | จำนวนมุมและจุดอับหลังรถ |

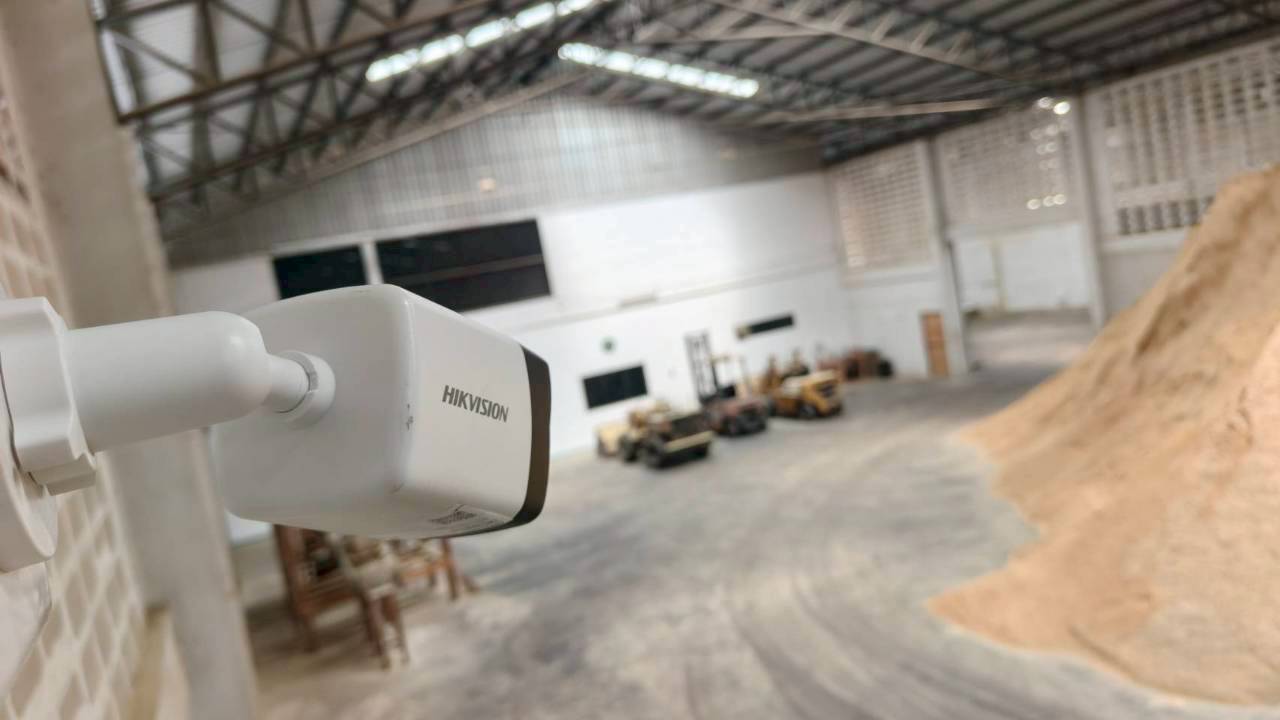

| โกดัง | ดูทางเดินหรือรายละเอียดสินค้า | ความสูง มุมกว้าง และแสงภายใน |
| ระบบเดิม | จุดใดยังใช้ได้ จุดใดมีปัญหา | ต่อยอดบางส่วนหรือวางระบบใหม่ |
มี Layout แล้ว แต่ไม่แน่ใจว่าวงข้อมูลครบหรือยัง?
ส่งไฟล์พร้อมรูปมุมกว้างมาให้ทีมงานดูเบื้องต้นได้ โดยปิดชื่อบริษัท เลขที่เอกสาร หรือข้อมูลที่ไม่เกี่ยวข้องก่อนส่ง
บทความนี้ต่างจากเช็กลิสต์สำรวจหน้างานอื่นอย่างไร
หน้านี้เน้นเฉพาะ วิธีทำเครื่องหมายบน Layout ไม่ได้แทนคู่มือเตรียมขอราคา หรือเช็กลิสต์ตรวจพื้นที่ทั้งหมด หากยังอยู่ในขั้นรวบรวมข้อมูลทั่วไป ให้อ่าน สิ่งที่ควรเตรียมก่อนคุยช่างสำหรับโรงงานและอาคารพาณิชย์ เพิ่ม
ถ้าต้องการตรวจจุดเสี่ยงเป็นรายการ ให้ดู เช็กลิสต์จุดเสี่ยงสำหรับ Layout โรงงาน และ เช็กลิสต์ก่อนสำรวจหน้างานกล้องวงจรปิด ส่วนผู้ที่ต้องการส่งข้อมูลเพื่อขอราคาโดยตรง ใช้คู่มือ ส่งอะไรทาง LINE เพื่อประเมินราคา
ก่อนส่งไฟล์ ควรปิดข้อมูลใดบ้าง
ลบชื่อบริษัท เลขที่เอกสาร รายชื่อลูกค้า รหัสประตู ตำแหน่งทรัพย์สินสำคัญที่ไม่เกี่ยวกับงาน และข้อมูลการผลิตที่เป็นความลับ เหลือเฉพาะขอบเขตพื้นที่ เส้นทางใช้งาน จุดที่ต้องการเห็น และข้อจำกัดสำหรับประเมินระบบ
คำถามที่พบบ่อยเรื่องการทำ Layout ก่อนสำรวจกล้อง
ไม่มีแปลน CAD ใช้รูปมือถือแทนได้ไหม?
ได้ค่ะ ใช้รูปมุมกว้างจากแต่ละด้านร่วมกับสเก็ตช์ง่าย ๆ แล้ววงทางเข้า ทางเดิน ลานโหลด และจุดที่กังวล สิ่งสำคัญคือให้เห็นความสัมพันธ์ของพื้นที่ ไม่ใช่ความสวยของไฟล์
ควรวงอะไรบน layout ก่อนเป็นอันดับแรก?
เริ่มจากเส้นทางรถ คน และสินค้า จากนั้นวงจุดที่ต้องเห็นรายละเอียด เช่น ใบหน้า ทะเบียนรถ หรือขั้นตอนรับส่งของ แล้วค่อยเพิ่มข้อจำกัดเรื่องความสูงและแนวเดินสาย
โรงงานกับอาคารพาณิชย์ใช้วิธีทำเครื่องหมายเหมือนกันไหม?
หลักการเหมือนกันแต่จุดเริ่มต่างกัน โรงงานควรเริ่มจากกระบวนการงานและสินค้า ส่วนอาคารพาณิชย์ควรเริ่มจากเส้นทางคน ทางเข้าออก และทรัพย์สิน
ถ้ามีระบบเดิม ต้องแนบข้อมูลอะไรเพิ่ม?
แนบรูปกล้องเดิม เครื่องบันทึก ตู้ระบบ และระบุจุดที่ภาพไม่พอหรือมีปัญหา ช่างจะได้แยกว่าของเดิมส่วนใดใช้ต่อได้
Layout ใช้แทนการสำรวจหน้างานจริงได้หรือไม่?
ใช้ช่วยคัดโจทย์และประเมินเบื้องต้นได้ แต่หน้างานโรงงานที่มีความสูง โครงสร้าง หรือข้อจำกัดการผลิตยังควรตรวจสถานที่จริงก่อนสรุปตำแหน่งและใบเสนอราคา
ต้องการให้ทีมงานช่วยอ่าน Layout ก่อนนัดสำรวจหรือไม่?
ส่งแปลนที่ปิดข้อมูลสำคัญแล้ว พร้อมรูปมุมกว้างและคำอธิบายจุดที่ต้องเห็น ทีมงานจะช่วยตรวจว่าข้อมูลรอบแรกเพียงพอสำหรับคุยแนวทางหรือควรเก็บภาพส่วนใดเพิ่ม
